弧形閘門

弧形閘門（radial gate）是擋水面為圓柱體的部分弧形面的閘門。其支臂的支承鉸位于圓心，啟閉時閘門繞支承鉸轉動。弧形閘門由轉動門體、埋設構件及啟閉設備三部分組成�；⌒伍l門不設門槽，啟閉力較小，水力學條件好，廣泛用于各種類型的水道上作為工作閘門運行。

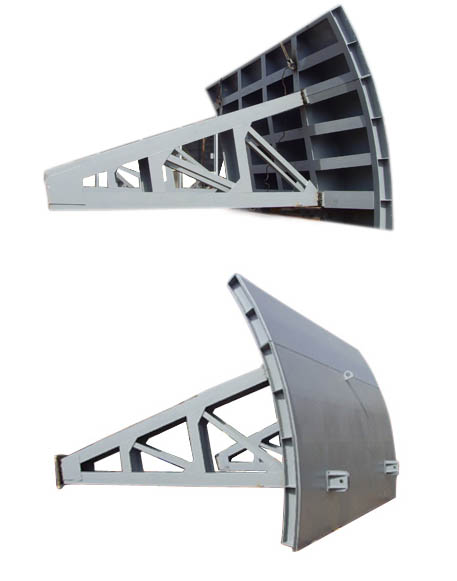

弧形閘門的本體由門葉、支臂、支承鉸和止水裝置四部分組成。門葉是近似平面體系的弧形受壓面，由弧形面板和主次梁的梁格體系構成。門葉梁格布置有主橫梁系 與主縱梁系兩種形式。主橫梁系多用于露頂式或?qū)捀弑容^大的弧形閘門；主縱梁系常用于高水頭寬高比較小的潛孔式弧形閘門。弧形閘門的支臂支撐門葉并傳遞徑向 合力于支鉸軸上。特窄的弧形閘門也有做成一個支臂框架的，稱為獨支臂弧形閘門。支臂有直支臂和斜支臂之分，后者多用于孔口寬度大的露頂式弧形閘門。每側支 臂多由兩根承壓構件（柱）組成。對高度較大的，每側也有用三根承壓構件的。支承鉸由連接支臂的鉸鏈、固定軸和固定鉸座組成。鉸座牢固地與建筑物上的埋設構 件聯接，并傳力于基礎上。支鉸要轉動靈活，其安裝位置應高出下游水面。支承鉸的形式有圓柱鉸和圓錐鉸等。圓柱鉸構造比較簡單，制造、安裝也較方便，應用普 遍；圓錐鉸多用于大跨度（寬）露頂式弧形閘門上。
